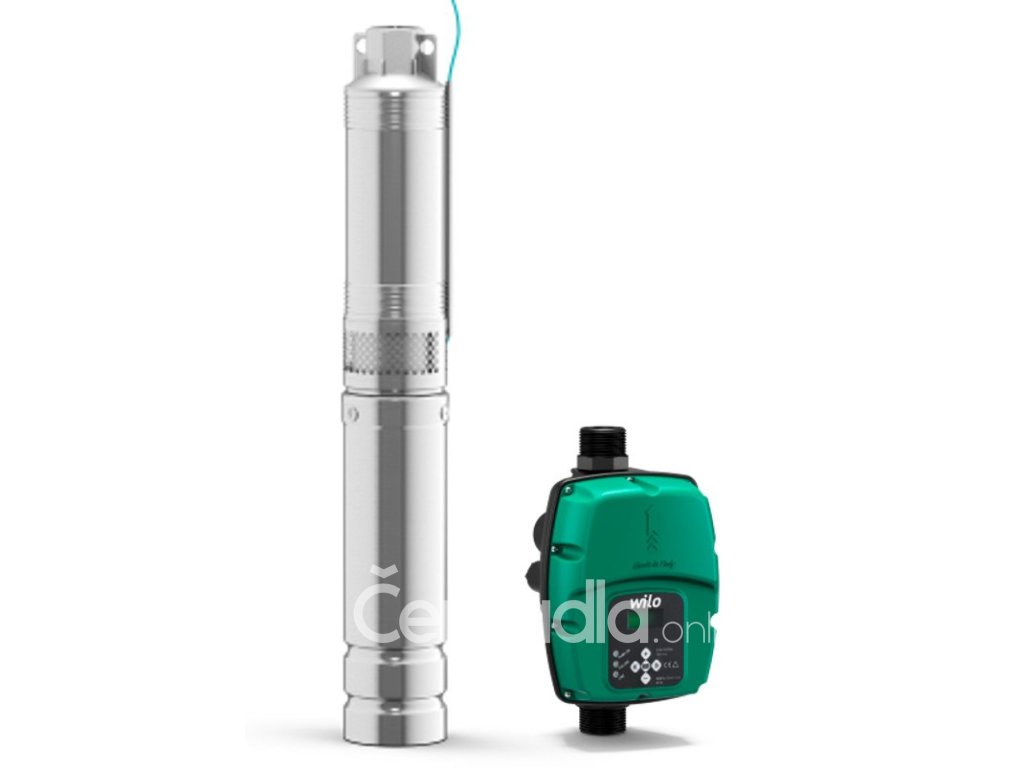

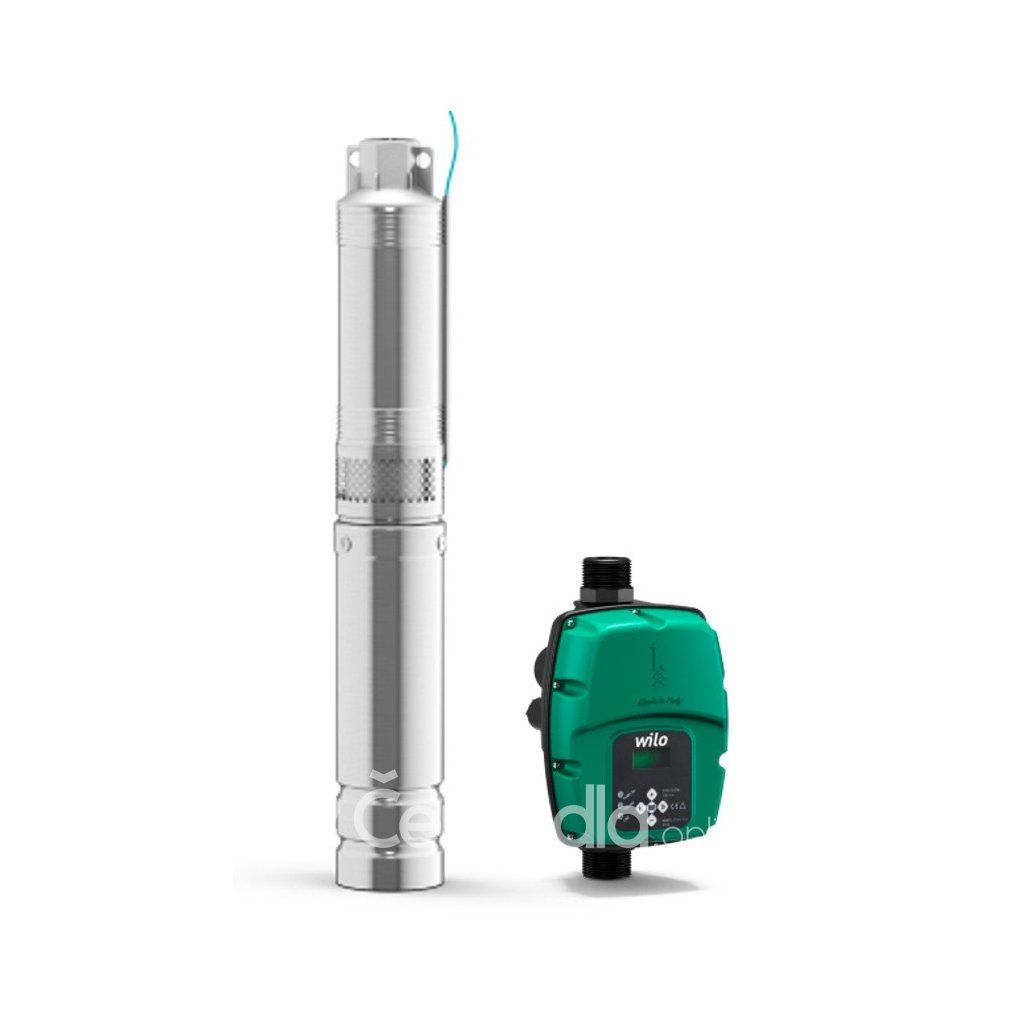

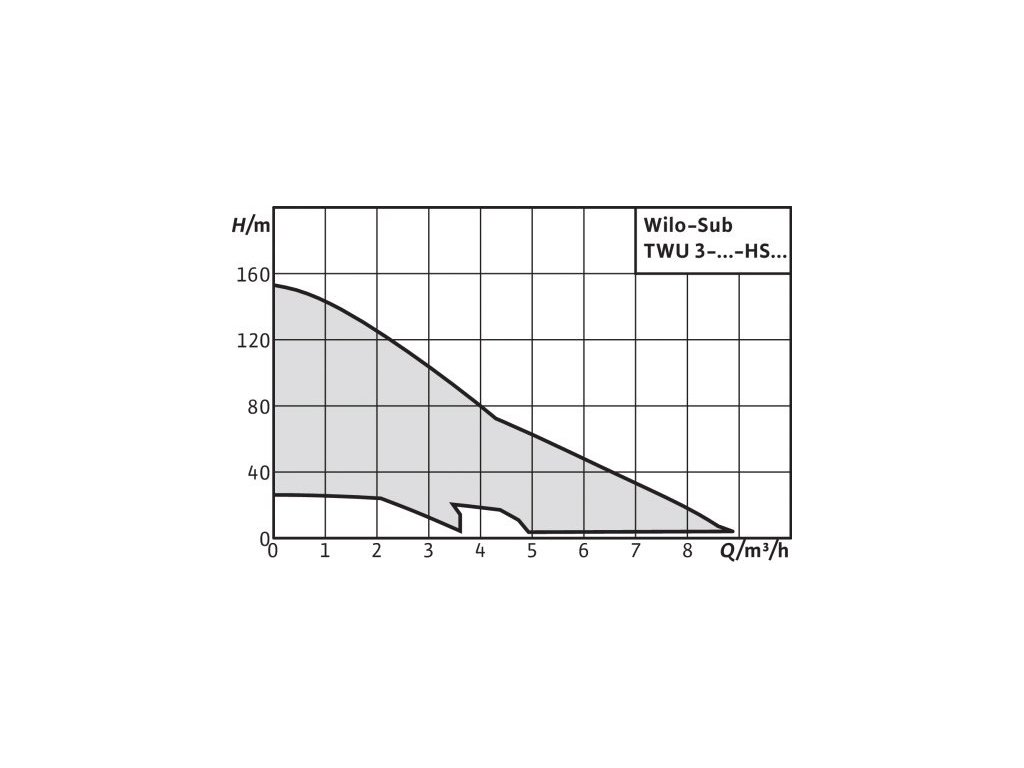

WILO TWU 3.02-06-HS-ECP-B - A SET 1 s sponorným čerpadlem

Vaše výhody

• Konstantní, regulovatelný tlak díky externímu frekvenčnímu měniči s integrovaným řízením (TWU 3 HS-ECP)

• Snadná instalace, bez dodatečných snímačů pro regulaci tlaku na straně stavby (TWU 3 HS-ECP)

• Velký čerpací výkon pomocí integrovaného frekvenčního měniče s pevnými otáčkami motoru ve výši 8 400 ot/min (TWU 3 HS-I)

• Snížení nákladů na vrty studní a instalaci díky menšímu průměru a menšímu objemu stavebních prací

• Rozsáhlé kontrolní a ochranné funkce pro absolutní provozní spolehlivost

Konstrukce

Vícestupňové, frekvenčně řízené 3" ponorné motorové čerpadlo s pláštěm pro vertikální nebo horizontální instalaci

Použití

• Pro privátní rozvod vody z vrtů, studní a cisteren

• Pro soukromý rozvod vody, zkrápění a zavlažování

• Pro čerpání vody bez dlouhovlákných a abrazivních částic

Vybavení/funkce

• Vícestupňové podvodní čerpadlo s radiálními oběžnými koly

• Integrovaná zpětná klapka

• Včetně frekvenčního měniče (HS-E…: externí, HS-I…: integrovaná)

• Termická ochrana motoru integrovaná ve frekvenčním měniči

Obsah dodávky

• Hydraulika + motor smontováno

• Frekvenční měnič

• 1,75 m dlouhý připojovací kabel se schválením pro použití s pitnou vodou (průřez: 4x1,5 mm2)

• Návod k montáži a obsluze

Typový klíč

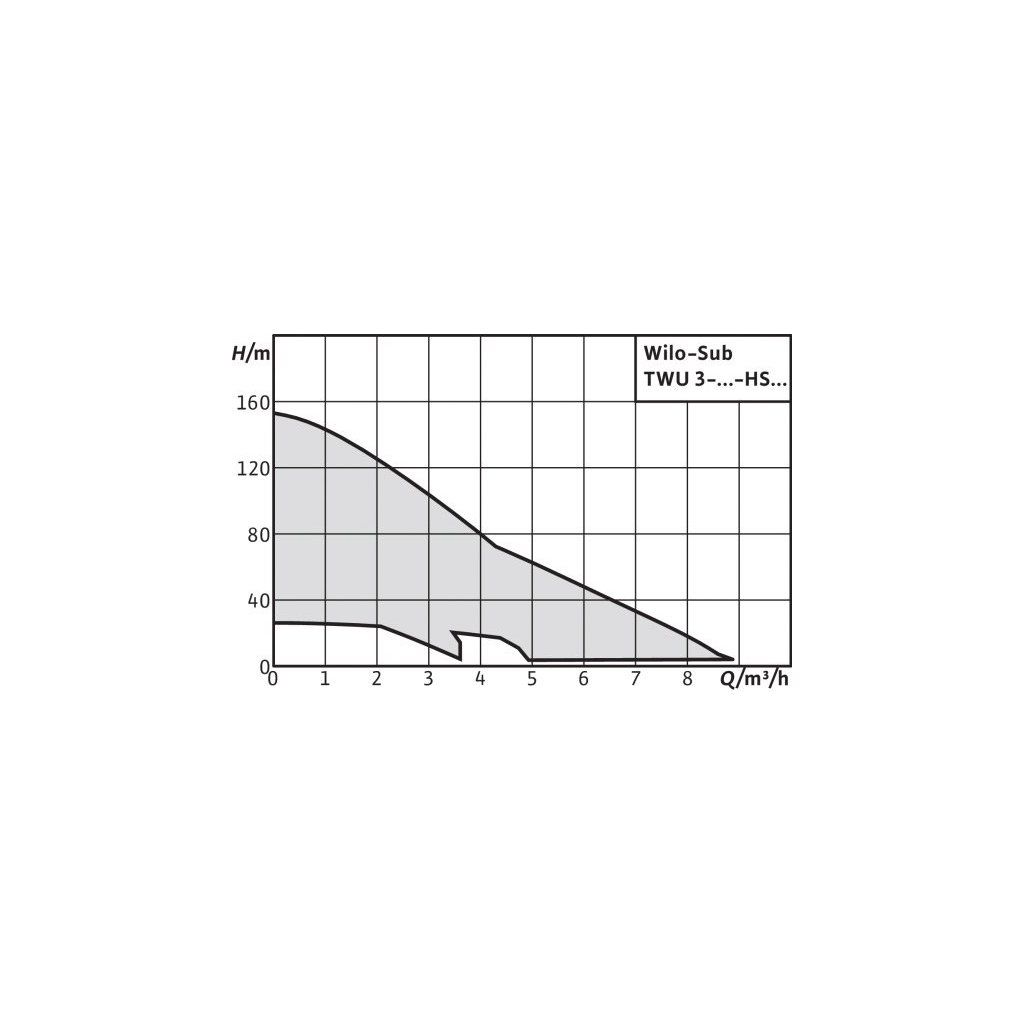

Technické údaje

Ponorné motorové čerpadlo:

• Napájecí napětí: HS-E…: 1~230 V, 50/60 Hz (připojení přes frekvenční měnič k síti na střídavý proud) HS-I…: 1~230 V, 50/60 Hz (přímé připojení k síti na střídavý proud)

• Provozní režim ponořený: S1

• Teplota média: 3 – 35 °C

• Minimální proudění u motoru: 0,08 m/s

• Max. obsah písku: 50 g/m3

• Max. starty: 30 /h

• Max. hloubka ponoru: 150 m

• Stupeň krytí: IP58

• Přípojka výtlaku: Rp 1/Rp 1¼

Frekvenční měnič pro provedení „HS-E…“:

• Síťová přípojka: 1~230 V, 50/60 Hz

• Výstup: 3~230 V/max. 140 Hz/max. 2,2 kW

• Teplota média: 3 – 50 °C

• Max. tlak: 8 barů

• Stupeň krytí: IPX5

• Připojení: G 1¼

Materiály

• Skříň hydrauliky: Ušlechtilá ocel 1.4301

• Oběžná kola: Polykarbonát

• Hřídel hydrauliky: Ušlechtilá ocel 1.4104

• Skříň motoru: Ušlechtilá ocel 1.4301

• Hřídel motoru: Ušlechtilá ocel 1.4305

Popis/konstrukce

Ponorné motorové čerpadlo pro vertikální nebo horizontální instalaci.

Hydraulika

Vícestupňové ponorné motorové čerpadlo s radiálními oběžnými koly v modulové konstrukci. Integrovaná zpětná klapka. Všechny díly přicházející do styku s médiem jsou zhotoveny z nerezavějících materiálů.

Motor

Nekorodující asynchronní motor k připojení na přiložený frekvenční měnič (HS-E…) nebo k přímému připojení na elektrickou síť (HS-I…). Převinutelný motor, naplněný olejem, se samomaznými ložisky, dimenzován pro vysoké otáčky až do 8400 1/min.

Frekvenční měnič

Externí nebo v motoru integrovaný frekvenční měnič k provozu čerpadla s otáčkami až do 8400 1/min, včetně následujících funkcí:

Jemný rozběh

• Ochrana proti podpětí, přepětí a zkratu

• Termická ochrana proti přetížení motoru a frekvenčního měniče

Provedení "HS-E…“ s externím frekvenčním měničem nabízí následující přídavnou charakteristiku vybavení:

• Regulační funkce „CP“: Konstantní tlak

• Zamezení neustálým novým startům (taktování) kontrolou průsaků ucpávkou

• Ochrana proti běhu nasucho s automatickým resetem

• Změna směru otáček

• Nastavení pro max. proud a požadovaný tlak

• Indikace tlaku na displeji

• Nastavení, provozní stavy a chybová hlášení jsou signalizována kontrolkami LED nebo na dobře čitelném displeji

Frekvenční měnič musí být nainstalován vždy mimo médium bez nebezpečí zaplavení!

Regulační funkce „CP“: Konstantní tlak

Provozem s frekvenčním měničem se otáčky agregátu automaticky přizpůsobují momentální potřebě vody. Tím ponorné motorové čerpadlo vždy dodává konstantní tlak.

Chlazení

Chlazení motoru probíhá pomocí média. Motor se smí vždy provozovat jen ponořený. Mezní hodnoty max. teploty média a minimální rychlost toku musí být dodrženy.

Při vertikální instalaci je třeba předpokládat v závislosti na průměru studně chladicí plášť. Horizontální instalace se musí vždy provést ve spojení s chladicím pláštěm.

Chlazení externího frekvenčního měniče probíhá rovněž médiem. K tomu musí být frekvenční měnič namontován přímo do potrubí mimo médium (bez nebezpečí zaplavení).
