Vaše výhody
-
Součásti přicházející do styku s médiem odolné vůči korozi
-
Integrovaná zpětná klapka
-
Převinutelný motor se snadnou údržbou
Konstrukce

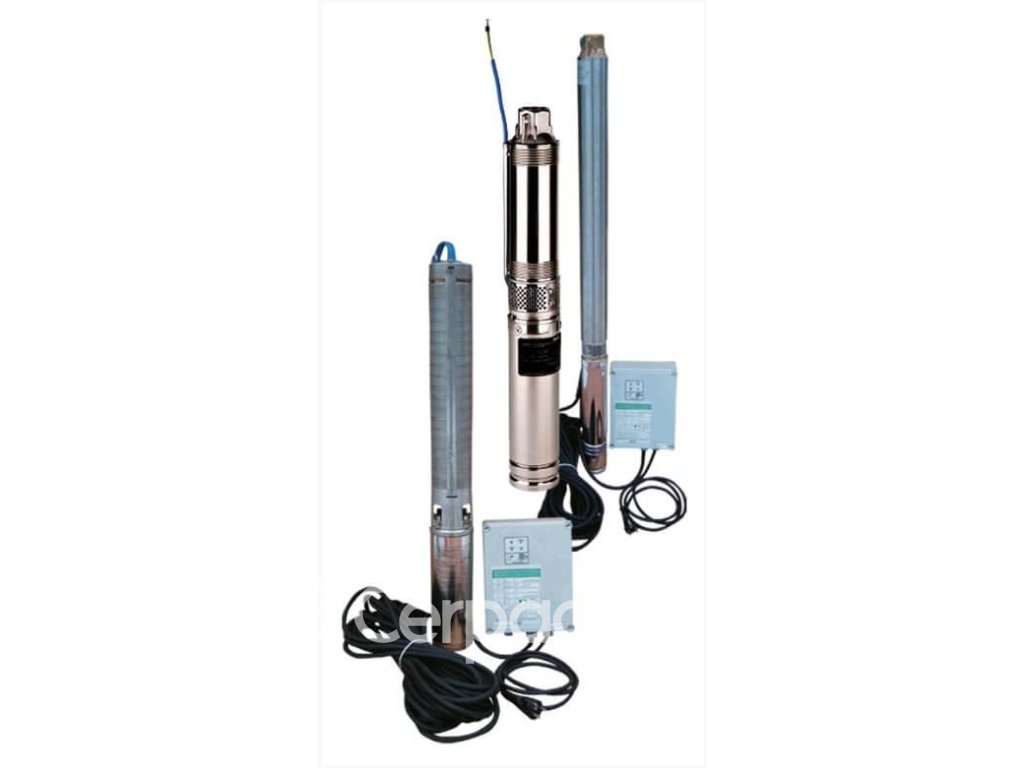

Vícestupňové 3" ponorné motorové čerpadlo s pláštěm pro vertikální a horizontální instalaci
Použití
-
Pro soukromé zásobování vodou z vrtů, studní a cisteren
-
Pro soukromé zásobování vodou, zkrápění a zavlažování
-
Pro čerpání vody bez dlouhovláknitých a abrazivních součástí
Vybavení/funkce
-
Vícestupňové podvodní čerpadlo s radiálními oběžnými koly
-
Integrovaná zpětná klapka
-
Spojka NEMA
-
Jednofázový nebo trojfázový motor
-
Termická ochrana motoru u motoru na střídavý proud
Obsah dodávky
-
Hydraulika + motor smontováno
-
1,8m připojovací kabel s atestem pro použití s pitnou vodou (průřez: 4x1,5 mm2)
-
Varianta jednofázového proudu včetně skříňového rozvaděče s kondenzátorem, termickou ochranou motoru a zapínač/vypínač
-
Návod k montáži a obsluze
Typový klíč
|
např. |
Wilo‐Sub TWU 3-0115 |
|
TWU |
Podvodní čerpadlo |
|
3 |
Průměr hydrauliky v palcích ["] |
|
01 |
Jmenovitý průtok [m3/h] |
|
15 |
Počet stupňů hydrauliky |
Technické údaje
-
Síťová přípojka: 1~230 V, 50 Hz nebo 3~400 V, 50 Hz
-
Provozní režim ponořený: S1
-
Teplota média: 3-35 °C
-
Minimální proudění u motoru: 0,08 m/s
-
Max. obsah písku: 50 g/m3
-
Max. procesy spouštění: 30 /hod
-
Max. ponor: 150 m
-
Způsob ochrany: IP 58
-
Přípojka výtlaku: Rp 1
Materiály
-
Skříň hydrauliky: Ušlechtilá ocel 1.4301
-
Oběžná kola: Polykarbonát
-
Hřídel hydrauliky: Ušlechtilá ocel 1.4104
-
Skříň motoru: Ušlechtilá ocel 1.4301
-
Hřídel motoru: Ušlechtilá ocel 1.4305
Popis/konstrukce
Podvodní čerpadlo pro vertikální nebo horizontální instalaci.
Hydraulika
Vícestupňové podvodní čerpadlo s radiálními oběžnými koly v modulové konstrukci. Integrovaná zpětná klapka. Všechny díly, které se dostávají do styku s médiem, jsou zhotoveny z nekorodujících materiálů.
Motor
Korozivzdorný jednofázový nebo trojfázový motor pro přímý náběh, se zpětně převinutelným motorem, naplněn olejem, samopromazávací ložiska.
Chlazení
Chlazení motoru probíhá pomocí čerpaného média. Motor se smí vždy provozovat jen ponořený. Mezní hodnoty max. teploty média a minimální rychlost toku musí být dodrženy. Vertikální instalace se může provést podle volby s chladicím pláštěm nebo bez něj. Horizontální instalace se musí provést ve spojení s chladicím pláštěm.
| Kategorie: | Do vrtané studny |
|---|---|
| Jmenovitý výkon motoru - P2 (kW): | 0,37 |
| Kondenzátor: | externí |
| Průměr čerpadla ("): | 3 |
| Vnější průměr max. (mm): | 72 |
| Výtlačné hrdlo ("): | 1 |
| Plovák: | NE |
| Ochrana proti chodu nasucho: | NE |
| Stupeň krytí (IP): | 58 |
| Automatická tepelná ochrana: | ANO |
| Konstrukce: | odstředivá |
| Oběžné kolo materiál: | noryl |
| Délka kabelu (m): | 1,80 |
| Hloubka ponoru max. (m): | 60 |
| Atest na pitnou vodu: | NE |
| Regulace otáček: | NE |
| Zpětná klapka: | ANO |
| Vlastní vypínač: | ANO |
| Teplota média max. (°C): | 35 |
| Jmenovitý proud (A): | 3,75 |
| Maximální průtok (l/min): | 45 |
| Maximální výtlak (m): | 45 |
| Vstupní napětí (V): | 230 |
