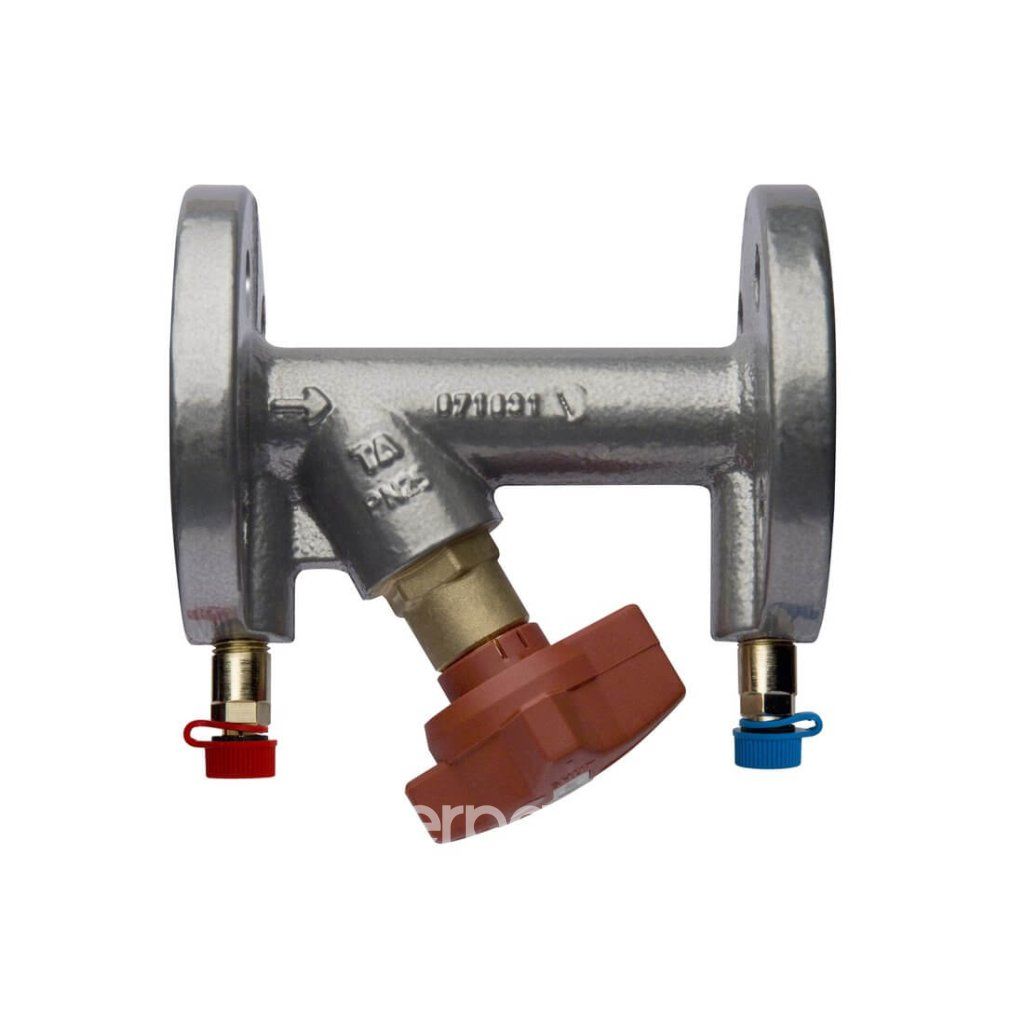

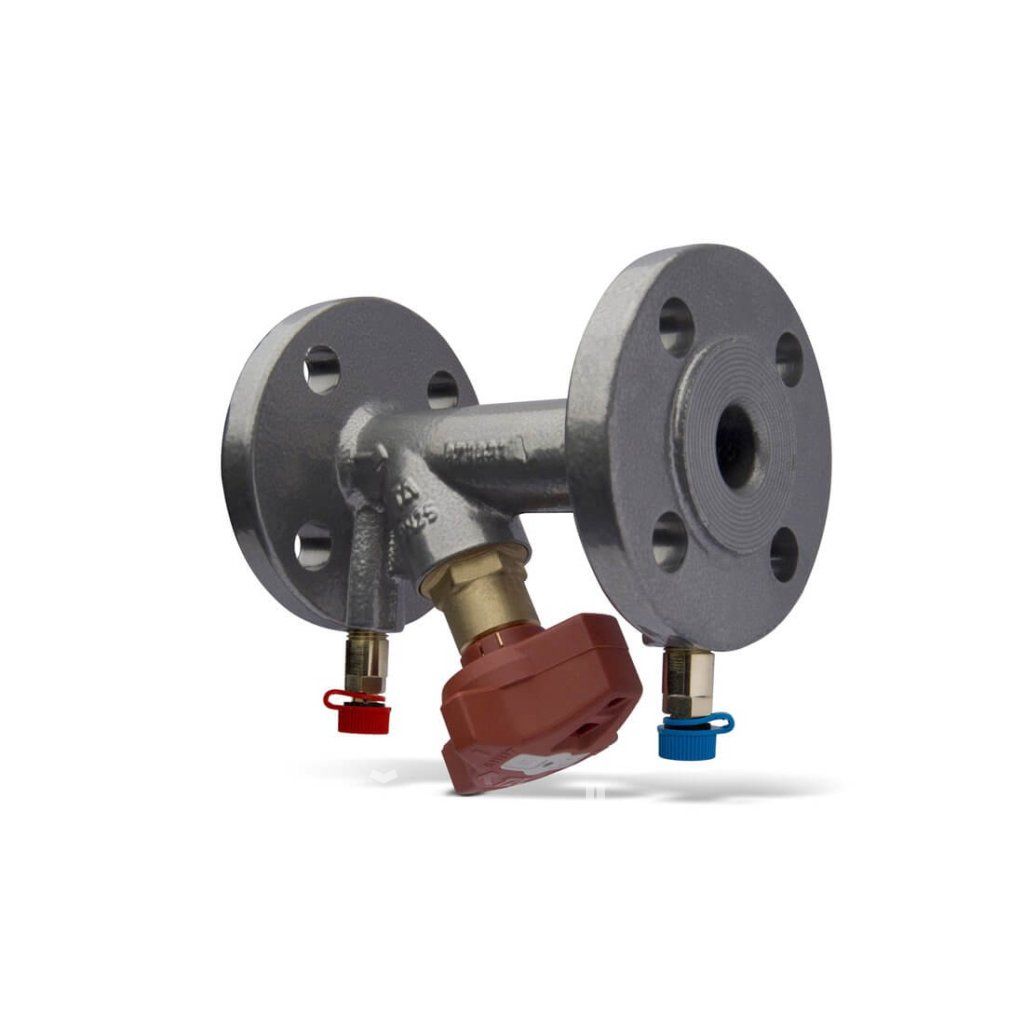

Přírubový vyvažovací ventil v bronzovém provedení, který dosahuje přesných výsledků hydronického vyvážení v mimořádně široké škále aplikací. Ventily STAF-R jsou ideální pro použití zejména ve vytápěcích a chladicích soustavách.
Funkce a výhody

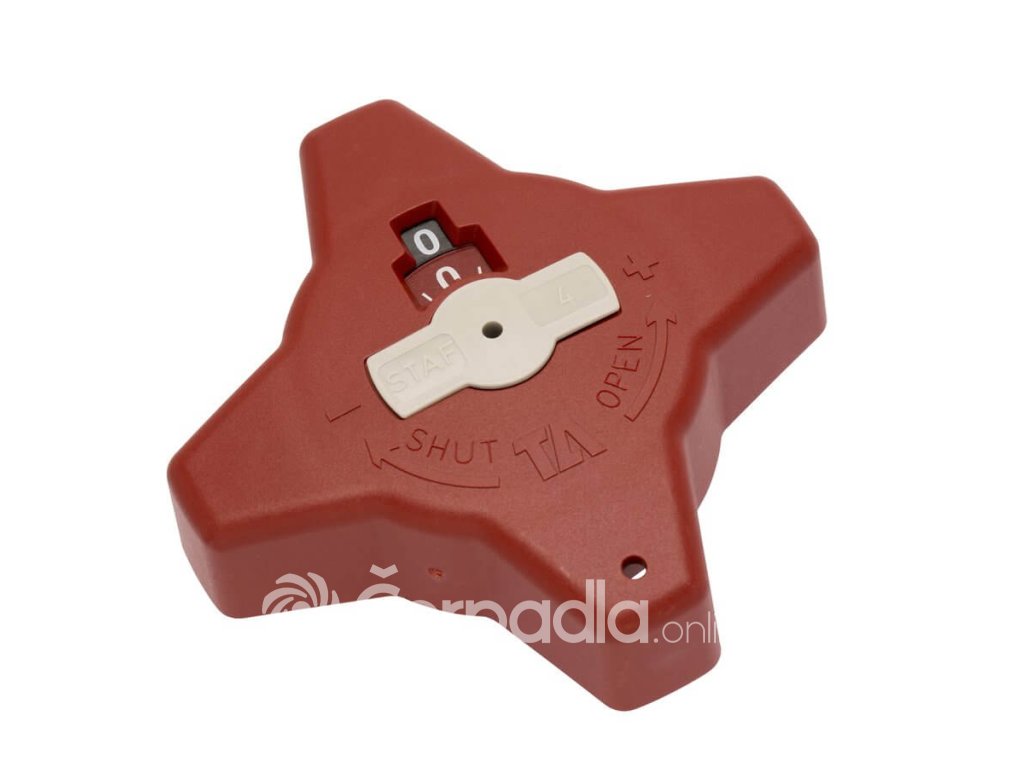

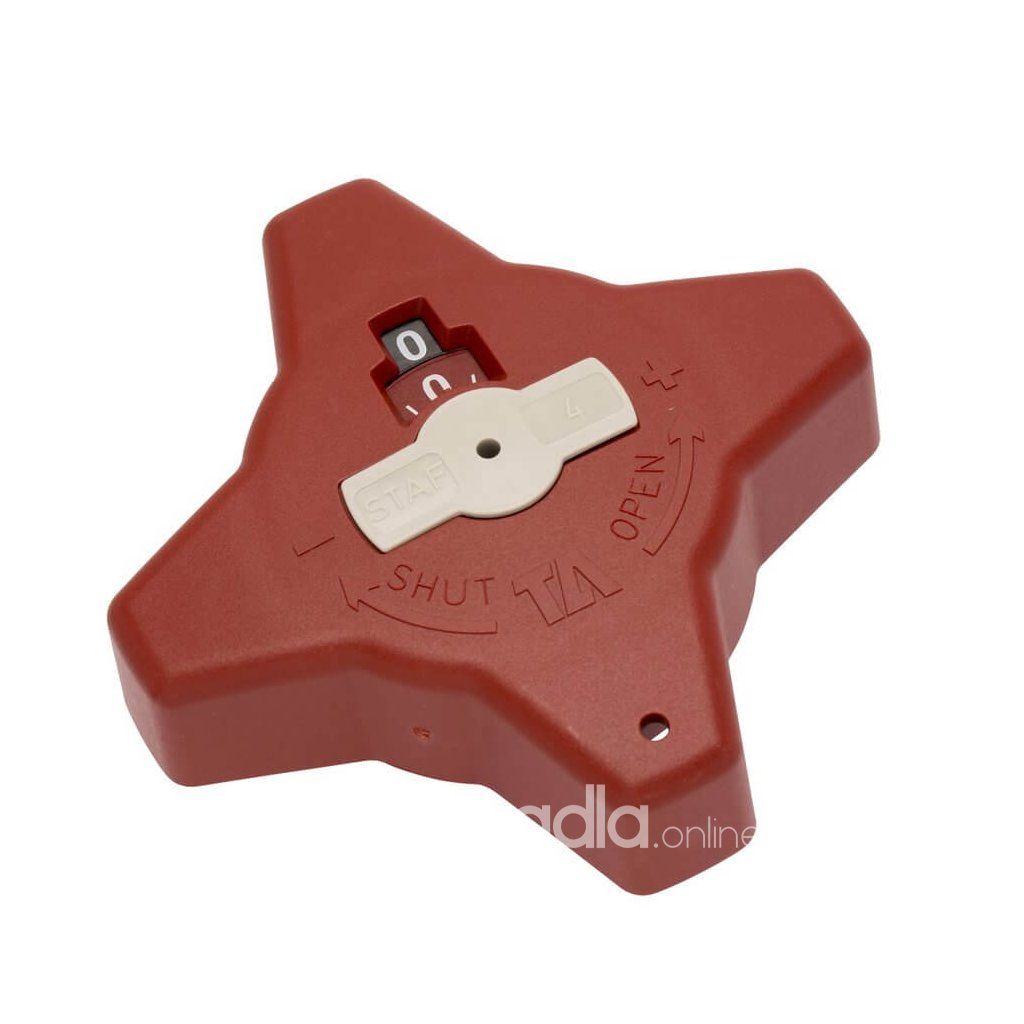

Ovládací hlavice
Zobrazení čísla na stupnici umožňuje přesné vyvažování a snadný odečet hodnoty nastavení.

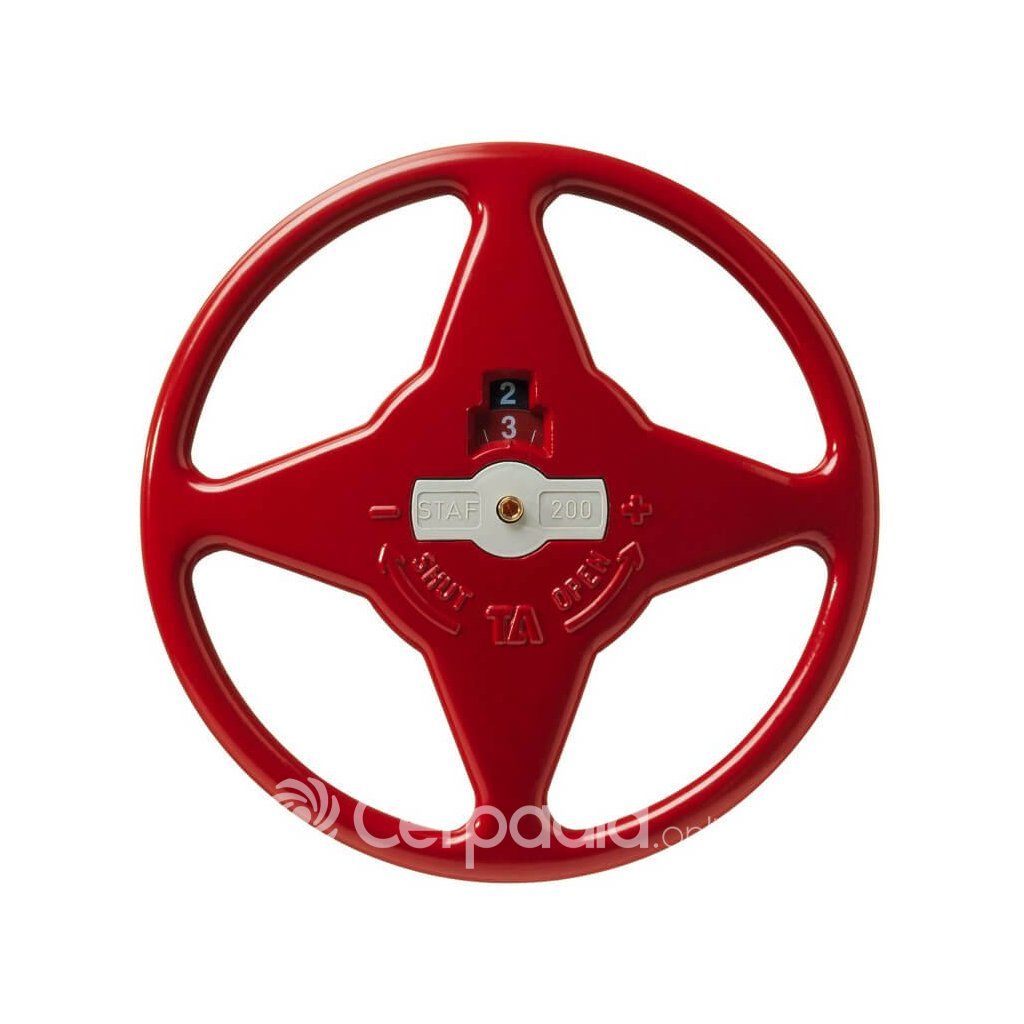

Ovládací hlavice pro DN 65-150 s bočním ukazatelem nastavení usnadňuje čtení v jakémkoli úhlu.
Přesný a precizní
Poskytuje vysokou přesnost měření.
Samotěsnící měřicí vsuvky
Pro snadné a přesné vyvažování.
Tlakově vyvážená kuželka
Snadné ovládání.
Technický popis
Oblast použití:
Soustavy vytápění a chlazení.
Funkce:
Vyvažování
Nastavení s aretací
Měření průtoku, tlaků a teploty
Uzavírání (kuželka u ventilů DN 100-400 je tlakově vyvážená).
Rozměry:
STAF: DN 65-150
STAF-SG: DN 20-400
Tlaková třída:
STAF: PN 16
STAF-SG: PN 16 a PN 25 (dle typu)
Teploty:
Max. pracovní teplota: 120 °C
Min. pracovní teplota: -10°C
Kapaliny:
Voda a neutrální kapaliny, nemrznoucí směsi na bázi glykolu (0-57%).
Materiál:
Těleso, STAF: šedá litina EN-GJL-250 (GG 25).
Těleso, STAF-SG: tvárná litina EN-GJS-400-15.
DN 20-150:
Vršek, kuželka a vřeteno: AMETAL®.
DN 200-300:
Vršek a kuželka: tvárná litina EN-GJS-400-15, a vřeteno AMETAL®.
DN 350-400:
Vršek: tvárná litina EN-GJS-400-15, kuželka: tvárná litina EN-GJS-400-15 a bronz CuSn5Zn5Pb5 (EN 1982), vřeteno AMETAL®.
Kuželka DN 100-400: potažený PTFE
Těsnění: EPDM.
Podložka: PTFE.
Upevňovací šrouby víka: Povrchově upravená ocel.
Vsuvky pro měření: AMETAL® a EPDM.
Hlavice: DN 20-50 polyamid a TPE, DN 65-150 polyamid, DN 200-400 hliník.
AMETAL® je slitina mosazi od IMI Hydronic Engineering odolná proti odzinkování.
Povrchová úprava:
DN 20-200: epoxidový lak.
DN 250-400: dvousložkový lak.
Označení:
Těleso: TA, PN, DN, šipka směru průtoku, materiál a datum výroby tělesa (rok, měsíc, den).
CE-značení:
CE: STAF (PN 16) DN 65-150, STAF-SG (PN 16) DN 200, STAF-SG (PN 25) DN 50-125.
CE 0409*: STAF-SG (PN 16) DN 250-400, STAF-SG (PN 25) DN 150-400.
*) Registrované těleso.
Příruby:
ISO 7005-2, EN 1092-2.
Stavební délky:
ISO 5752 série 1 a EN 558-1 série 1.
| Kategorie: | Zahradní program |
|---|---|
| Konstrukce: | přírubové |
| Teplota média max. (°C): | 120 |
| Maximální tlak (bar): | 25 |
