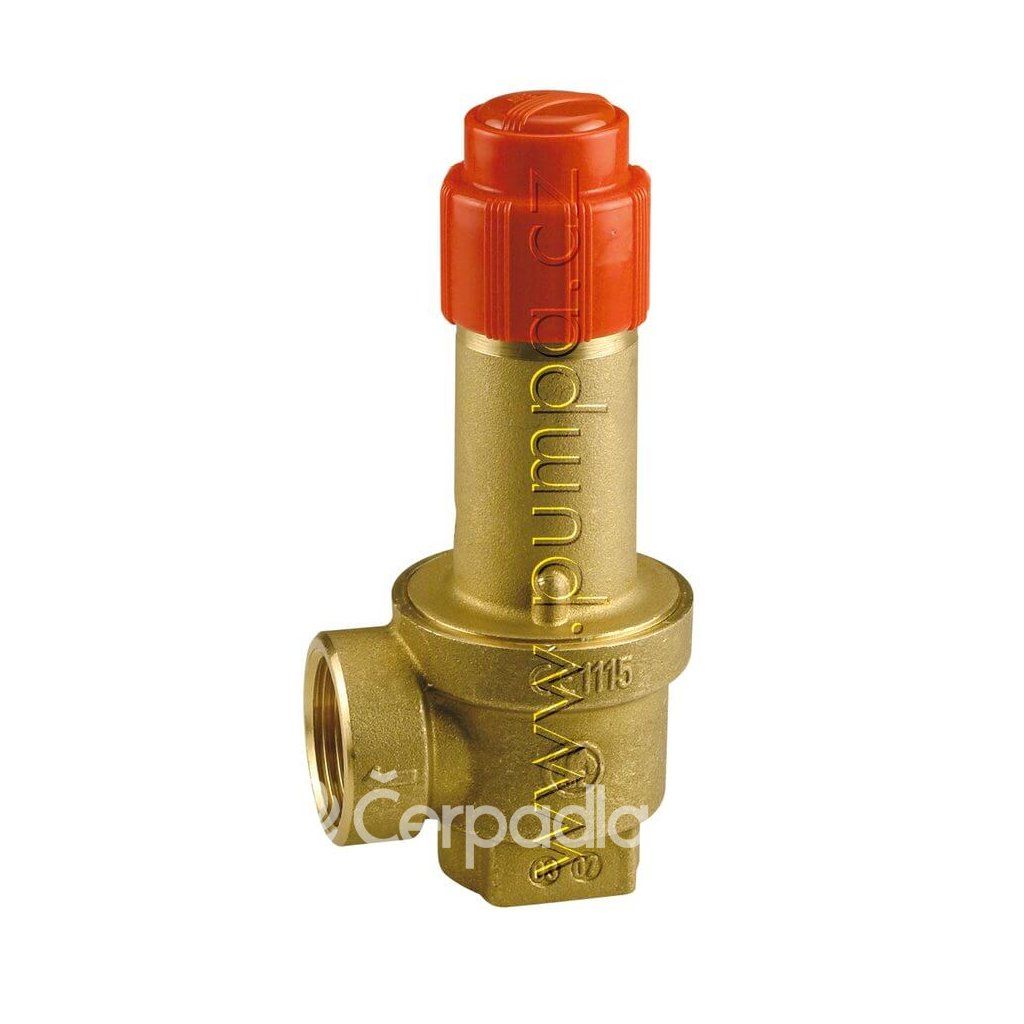

GIACOMINI R140 1" x 4 Pojistný ventil

Detailní popis produktu

Technická data

• Medium: teplá a studená voda, vzduch
• Provozní teplota: 5÷110 °C
• Jmenovitý tlak: 10 bar
• Max. otevírací přetlak 20%
• Min. uzavírací diference 20%
• Kategorie PED: IV

Materiály

• Těleso ventilu z mosazi (ČSN EN 12165 CW617N)
• Membrána z EPDM
• Zajišťovací kroužek z IXEF
• Vodící kroužek membrány z IXEF
• Pružina z oceli
• Opěrná matice pružiny a čep ručního ovládání z IXEF
• Ovládací kolečko z polyamidu PA66

Instalace

Velikost pojistného ventilu musí navrhnout kvalifikovaný technický
pracovník v souladu s platnou legislativou.
Pojistné ventily musí být nainstalovány nahoře na kotli nebo na přívodním
potrubí v maximální vzdálenosti 1 metr od kotle a to na místě, které je
snadno dostupné a dobře viditelné. Připojovací potrubí mezi pojistným
ventilem a kotlem nesmí být přerušeno a musí mít stejný nebo větší
průměr, než průměr ventilu samotného. Vypouštění pojistného ventilu
musí být viditelné, pokud se použije potrubí pro odvod vody, jeho průměr
nesmí být menší než průměr samotného ventilu. V případě potřeby se
použije odváděcí trychtýř R141.
