Konstrukce

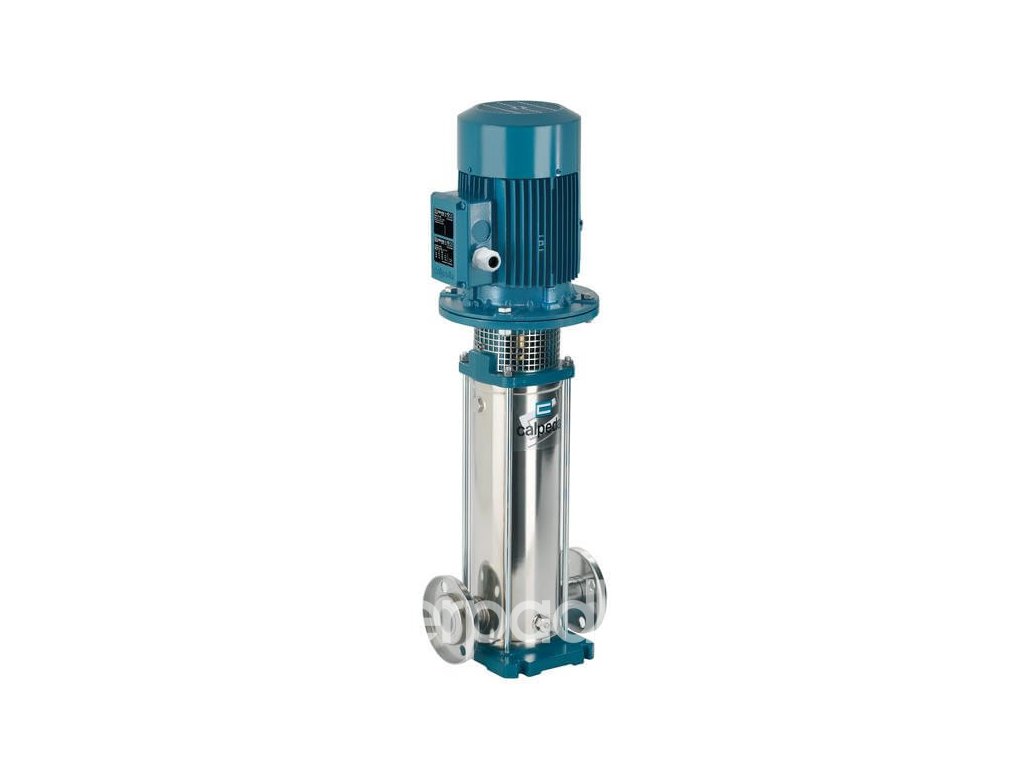

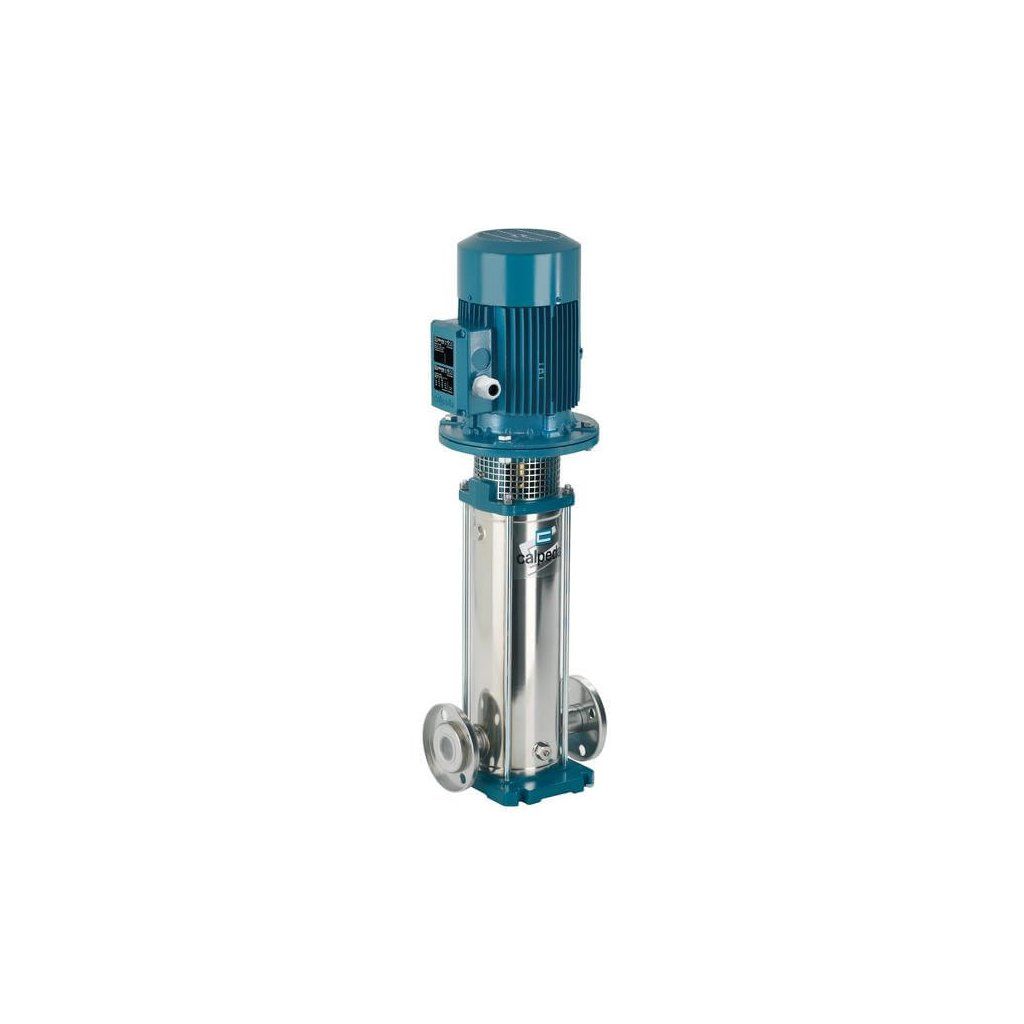

Vertikální vícestupňová čerpadla se sacími a výtlačnými hrdly se stejným průměrem. Jsou umístěny ve stejné ose (in-line). Kluzná ložiska odolná vůči korozi jsou promazávána čerpanou kapalinou. Odejmutí mechanické ucpávky bez nutnosti demontáže motoru (platí pro MXV 50 a MXV 100 s motory s výkonem vyšším než 4 kW). Čerpadlo je opatřeno axiálním ložiskem a vložkou umožňující použití jakéhokoliv standardního motoru v provedení IM V1.
Použití
- Pro přečerpání vody
- Pro čisté, nevýbušné kapaliny bez pevných, vláknitých nebo abrazivních částic (úprava těsních materiálů na požádáné).
- Univerzální čerpadlo pro domácí a průmyslové použití, pro tlakové stanice, hasicí systémy, vysokotlaké myčky, zavlažování, pro zemědělství a sportovní zařízení.
- Provozní podmínky
- Teplota kapaliny: od -15 °C do +110 °C (až do +120 °C pro MXV 50).
- Teplota okolního prostředí: až do 40 °C.
- Maximální povolený tlak v tělese čerpadla: 25 bar. (16 bar pro čerpadla s oválnými příruba).
Motor
- Standardní typ: 2pólový asynchronní motor, 50 Hz (n ~ 2900 ot/min). Konstrukce IM V1 (EN 60034-7).
- Motor vhodný pro provoz s frekvenčním měničem.
- Klasifikační schéma IE3 pro třífázové motory.
- Třída izolace F. Stupeň ochrany IP 55.
- Třífázový, jmenovité napětí: až do 3kW 230/400V
- od 4 kW 400/690 V.
| Kategorie: | Vertikální čerpadla |
|---|---|
| Jmenovitý výkon motoru - P2 (kW): | 37 |
| Kondenzátor: | NE |
| Výtlačné hrdlo ("): | DN100 |
| Sací hrdlo ("): | DN100 |
| Ochrana proti chodu nasucho: | NE |
| Stupeň krytí (IP): | 55 |
| Automatická tepelná ochrana: | NE |
| Konstrukce: | vícestupňová |
| Oběžné kolo materiál: | nerez |
| Regulace otáček: | NE |
| Vlastní vypínač: | NE |
| Teplota média max. (°C): | 110 |
| Jmenovitý proud (A): | 65 |

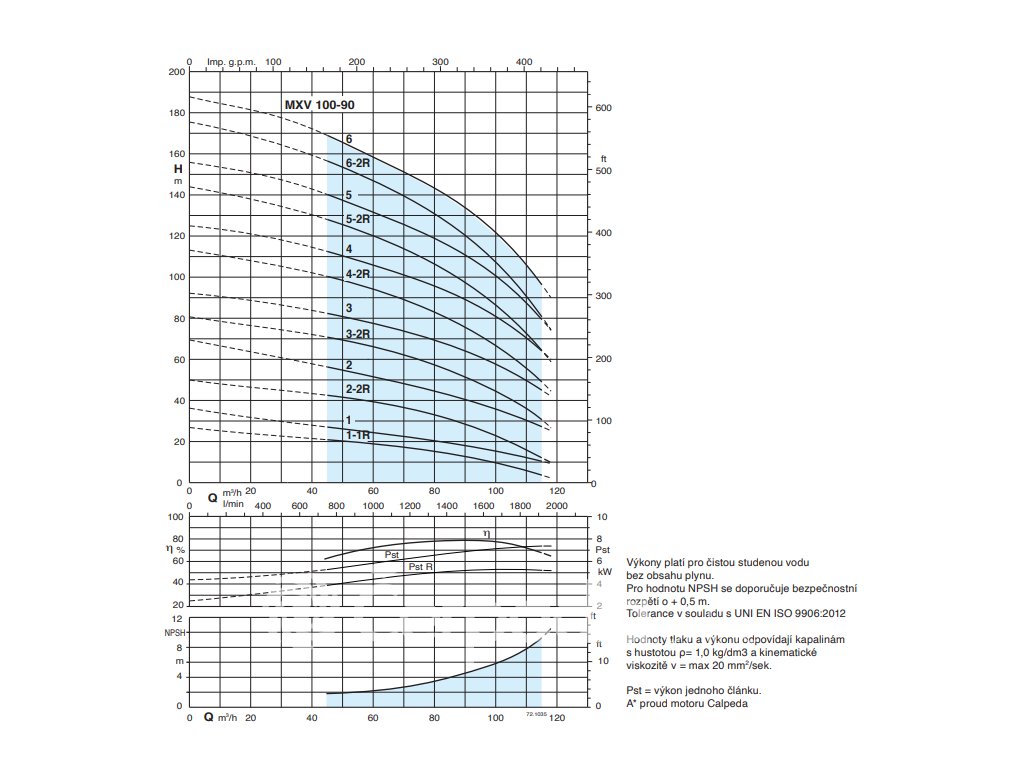

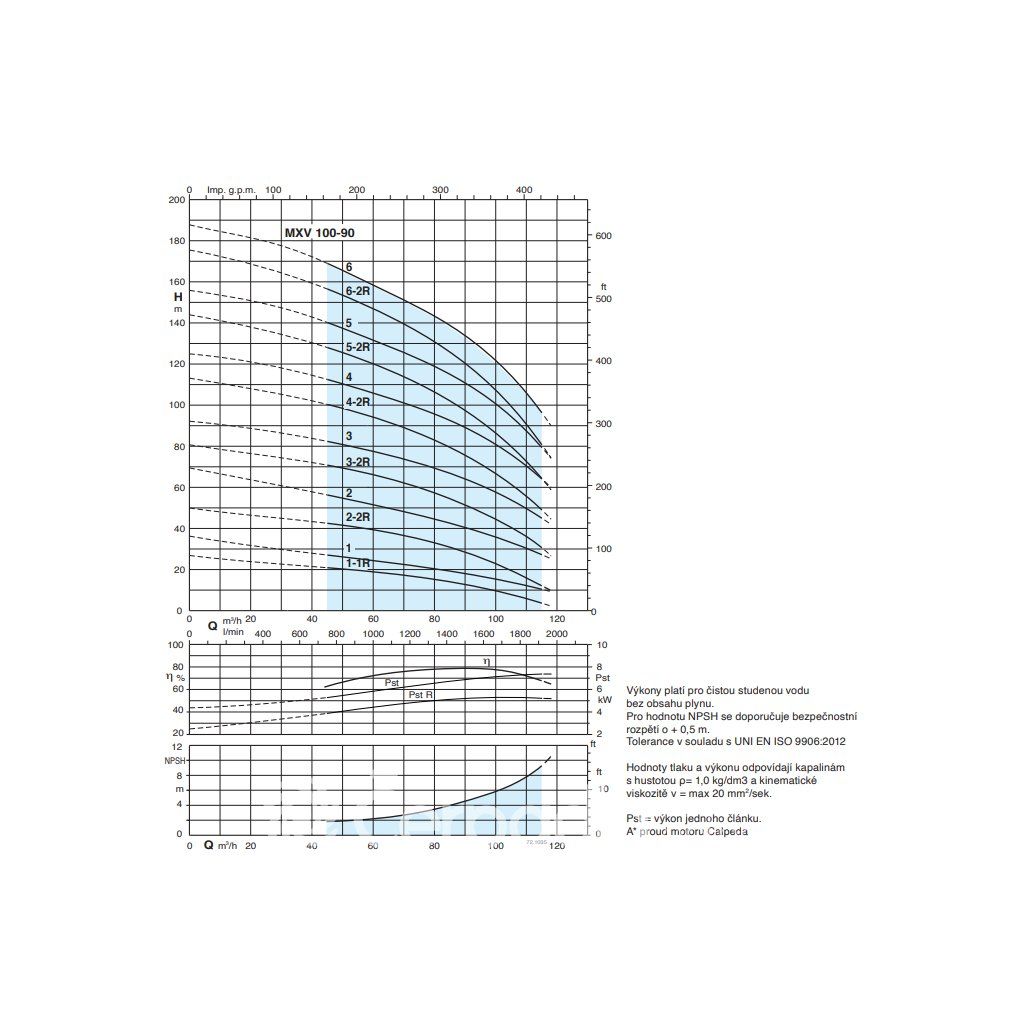

| Maximální průtok (l/min): | 1 466 |
| Maximální výtlak (m): | 170,60 |
| Provedení čerpadla: | vertikální |
| Sací výška max. (m): | 8 |
| Vstupní napětí (V): | 3x400 |
