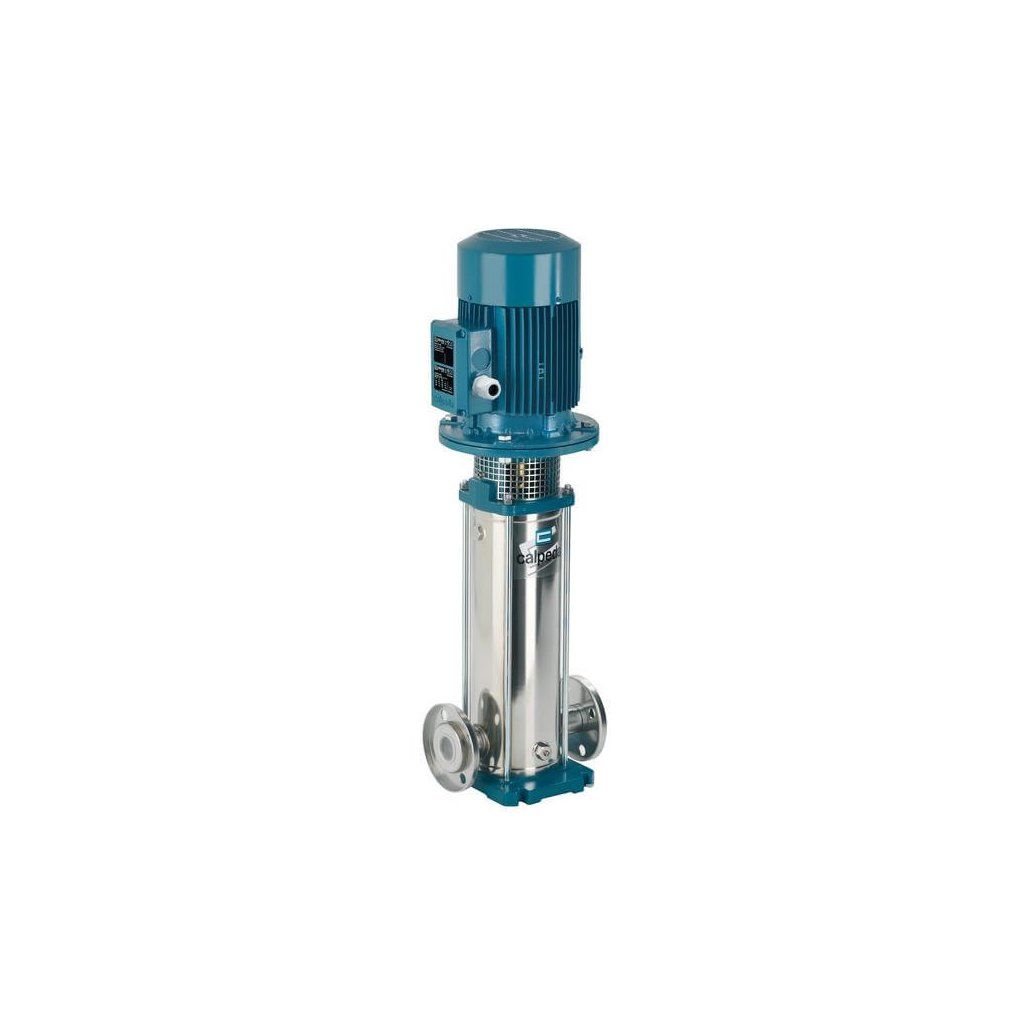

Calpeda MXV 100-6506-2R/A 400/690V 30kW IE3

Konstrukce

Vertikální vícestupňová čerpadla se sacími a výtlačnými hrdly se stejným průměrem. Jsou umístěny ve stejné ose (in-line). Kluzná ložiska odolná vůči korozi jsou promazávána čerpanou kapalinou. Odejmutí mechanické ucpávky bez nutnosti demontáže motoru (platí pro MXV 50 a MXV 100 s motory s výkonem vyšším než 4 kW). Čerpadlo je opatřeno axiálním ložiskem a vložkou umožňující použití jakéhokoliv standardního motoru v provedení IM V1.

Použití

• Pro přečerpání vody
• Pro čisté, nevýbušné kapaliny bez pevných, vláknitých nebo abrazivních částic (úprava těsních materiálů na požádáné).
• Univerzální čerpadlo pro domácí a průmyslové použití, pro tlakové stanice, hasicí systémy, vysokotlaké myčky, zavlažování, pro zemědělství a sportovní zařízení.
• Provozní podmínky
• Teplota kapaliny: od -15 °C do +110 °C (až do +120 °C pro MXV 50).
• Teplota okolního prostředí: až do 40 °C.
• Maximální povolený tlak v tělese čerpadla: 25 bar. (16 bar pro čerpadla s oválnými příruba).

Motor

• Standardní typ: 2pólový asynchronní motor, 50 Hz (n ~ 2900 ot/min). Konstrukce IM V1 (EN 60034-7).
• Motor vhodný pro provoz s frekvenčním měničem.
• Klasifikační schéma IE3 pro třífázové motory.
• Třída izolace F. Stupeň ochrany IP 55.
• Třífázový, jmenovité napětí: až do 3kW 230/400V
•                                               od 4 kW 400/690 V.
