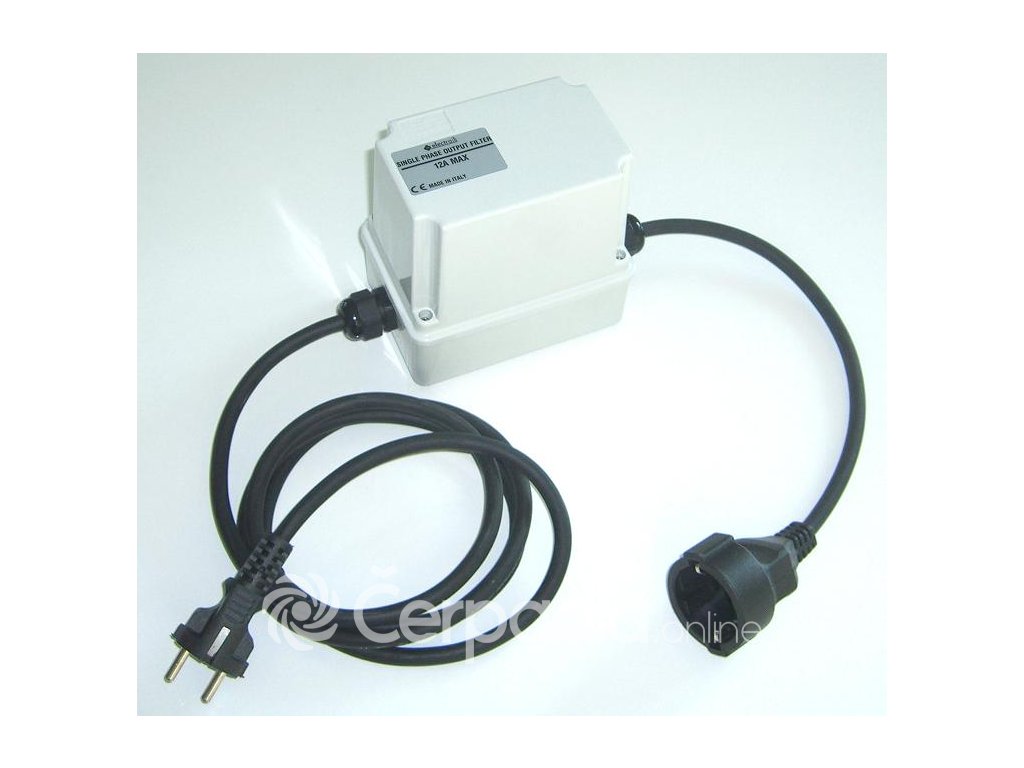

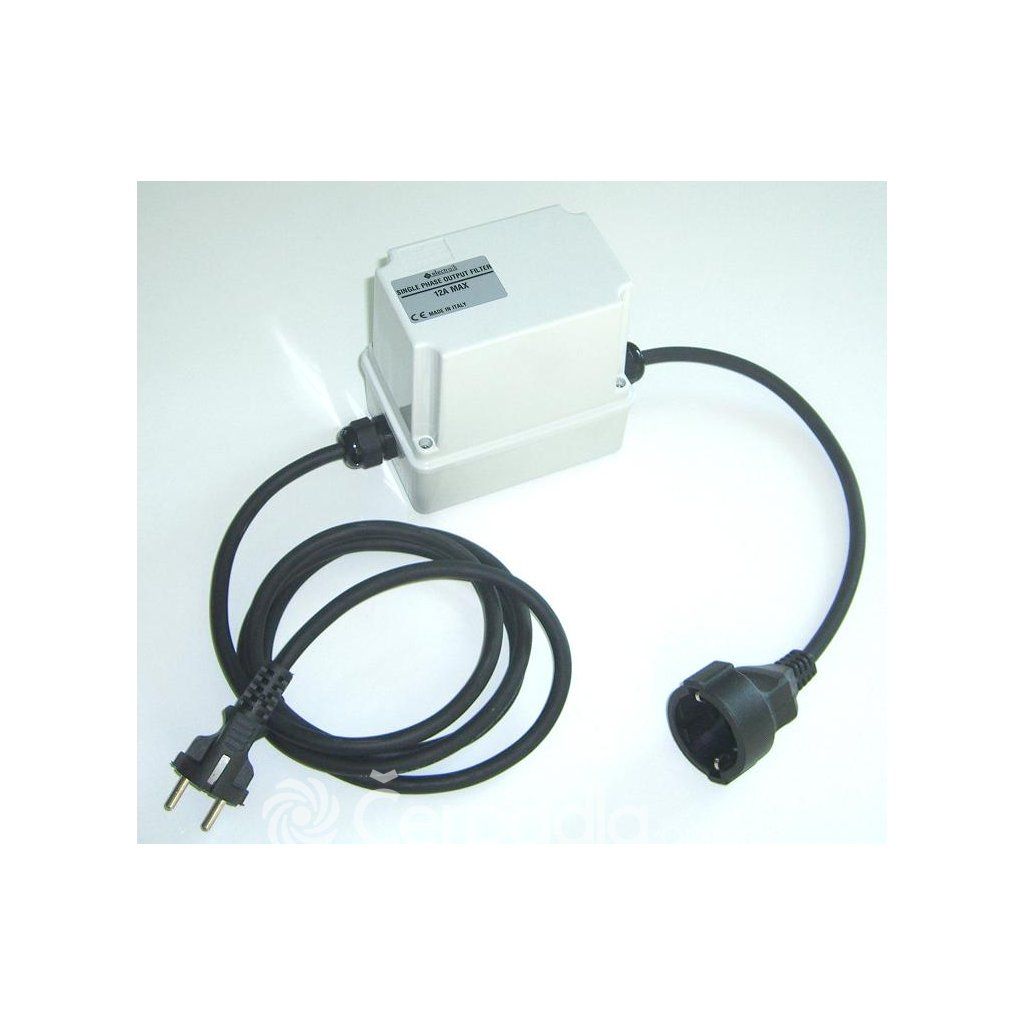

Archiméde Sinusový filtr OF-M12A pro IMMP1,1W(BC)/ IMMP1,5W(BC)

Detailní popis produktu

Popis

Měniče Electroil mají spínací frekvenci IGBT na výkonových svorkách proměnnou mezi 5 a 15 kHz v závislosti na modelu.
Tato relativně vysoká frekvence, ve srovnání s 50 Hz elektrické sítě, v přítomnosti spojovacích kabelů mezi měničem a motorem delších než 20 metrů, může na připojovacím kabelu motoru způsobovat vznik svodových kapacitních proudů proti zemi. Tyto svodové proudy mohou způsobit vysoká impulzní přepětí na motoru se špičkovou hodnotou někdy vyšší než 1000 V, což může omezit životnost izolací samotných motorů, pokud použité materiály nemají odpovídající kvalitu.

Pro provoz s měničem a motory připojenými dlouhými kabely, nezávisle na využití či nevyužití výstupního filtru, vždy doporučujeme použít čerpadla s motorem s kvalitní izolací, a zejména je důležité, aby byly použity:

• oddělovače fází v hlavě statoru, aby se zabránilo tomu, že se mohou časem zhoršit vlastnosti izolačního smaltu namáhaného vysokým napětím,
• izolovaná ložiska (keramická), aby se zabránilo uzavírání obvodu na hřídeli kotvy při vysoké frekvenci, což by mohlo poškodit kuličky.
